Produkt-Beschreibung

DIP (Dual In-Line Package) ist eine Fertigungstechnik, mit der durchlöchige Komponenten in eine Leiterplatte (PCB) eingesetzt werden, die vorgebohrte Löcher aufweist.DIP-Komponenten haben Leitungen oder Stifte, die sich von unten aus erstrecken und durch die Löcher in der Leiterplatte eingeführt werdenDie DIP-Einsatzverarbeitung umfaßt in der Regel folgende Schritte:

1. PCB-Vorbereitung: Die PCB wird für den Einsatz von DIP-Komponenten vorbereitet. Dies beinhaltet die Gewährleistung, dass die PCB Vorbohrlöcher an den richtigen Stellen und Größen hat, um die DIP-Komponentenleitungen aufzunehmen.

2. Komponentenvorbereitung: Die DIP-Komponenten werden zur Einführung vorbereitet. Dies kann das Geradigen oder Ausrichten der Komponentenleitungen beinhalten, um sicherzustellen, dass sie leicht in die PCB-Löcher eingeführt werden können.

3Einfügung: Jede DIP-Komponente wird manuell oder automatisch in die entsprechenden Löcher auf der Leiterplatte eingefügt.Die Bauteilleitungen werden sorgfältig mit den Löchern ausgerichtet und eingesetzt, bis der Bauteilkörper flush gegen die PCB-Oberfläche ruht.

4. Sicherung: Sobald die DIP-Komponenten eingesetzt wurden, werden sie an das PCB befestigt, um sicherzustellen, dass sie während der nachfolgenden Herstellungsprozesse und des Lebenszyklus des Produkts an Ort und Stelle bleiben.Dies kann durch verschiedene Methoden erreicht werden, wie zum Beispiel Löten, Krempeln oder die Verwendung von Klebstoff.

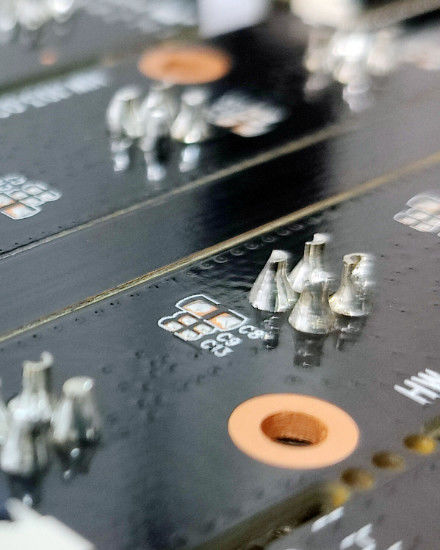

5. Lötung: Nachdem die DIP-Komponenten eingesetzt und befestigt wurden, wird das PCB in der Regel einem Lötverfahren unterzogen, um zuverlässige elektrische Verbindungen herzustellen.Dies kann durch Wellenlöten geschehen, selektives Löt oder manuelles Löt, je nach Produktionsanlage und Anforderungen.

6. Inspektion: Sobald das Lötwerk abgeschlossen ist, wird das PCB einer Inspektion unterzogen, um die Qualität der Lötverbindungen und der Platzierung der Bauteile zu überprüfen.oder andere Prüfverfahren zur Feststellung von Mängeln verwendet werden können., Fehlausrichtungen oder Lötprobleme.

7Prüfung: Die zusammengesetzte Leiterplatte mit den eingesetzten und gelöteten DIP-Komponenten kann einer funktionalen oder elektrischen Prüfung unterzogen werden, um sicherzustellen, dass sie den erforderlichen Spezifikationen entspricht und wie vorgesehen funktioniert.

8. Endmontage: Nach der Prüfung kann das PCB zur Endmontage übergehen, bei der zusätzliche Komponenten und Verfahren hinzugefügt werden, um das Produkt abzuschließen.

DIP insert processing is commonly used for components that cannot be mounted using surface mount technology (SMT) or for applications where through-hole components are preferred due to their robustness or specific electrical requirements.
