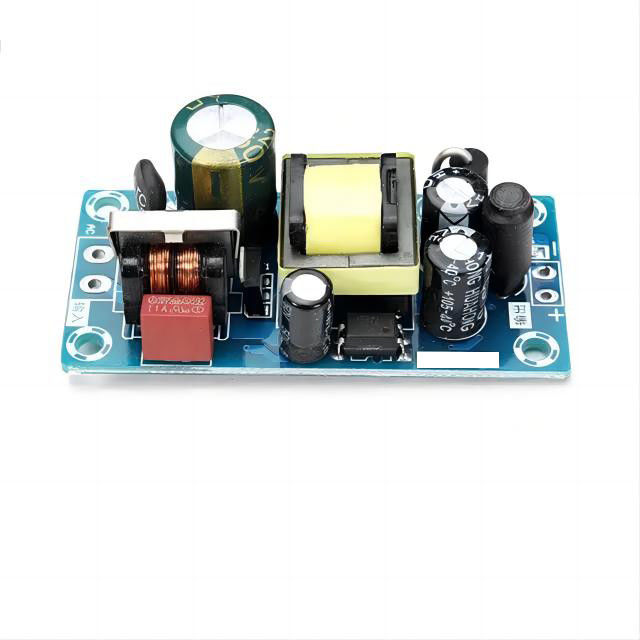

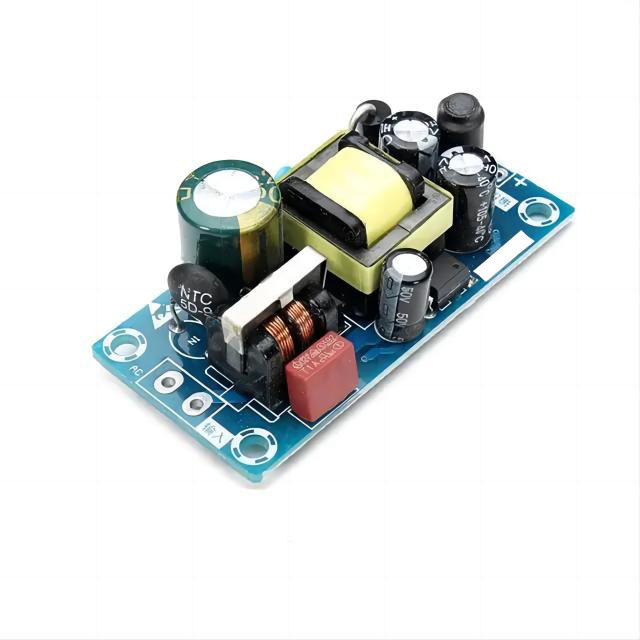

Profi-Mehrschichtluftreiniger/Luftreiniger-Schaltkreis-Steuerung

Profi-Mehrschichtluftreiniger/Luftreiniger-Schaltkreis-Steuerung

Die Konstruktion und Herstellung eines mehrschichtigen Luftreinigers oder eines Luftreiniger-Schaltkreisleiters PCBA (Printed Circuit Board Assembly) beinhaltet mehrere Schritte und Überlegungen.Hier ist eine Beschreibung des Prozesses.:

Erhebung der Anforderungen:Verständnis für die spezifischen Anforderungen an den Luftreiniger oder den Luftreiniger-Schaltkreislauf.Benutzeroberflächelemente, Anschlussoptionen und Strombedingungen.

Schematisches Design:Erstellen Sie ein schematisches Diagramm, das die elektrischen Anschlüsse und Komponenten darstellt, die für die Steuerplatine erforderlich sind.mit einer Leistung von mehr als 50 W und, Sensor-Schnittstellen, Kommunikationsschnittstellen, Anzeigeelemente und alle anderen relevanten Komponenten.

PCB-Layout-Konstruktion:Übersetzen Sie das schematische Design in ein physisches PCB-Layout. Dies beinhaltet die Platzierung der Komponenten auf dem PCB und die Routing der Spuren, um die erforderlichen elektrischen Verbindungen herzustellen.Achten Sie auf Faktoren wie die Platzierung der BauteileEin Mehrschicht-PCB-Design wird typischerweise verwendet, um die Komplexität der Schaltung zu berücksichtigen und die Raumnutzung zu optimieren.

PCB-FertigungSobald das PCB-Layout-Design fertiggestellt ist, beginnt der PCB-Fabrikationsprozess.Der Prozess beinhaltet das Drucken des Schaltkreismusters auf dem Plattensubstrat, Ätzen, um unnötiges Kupfer zu entfernen und Lötmasken und Seidenfilmschichten aufzutragen.Die Anzahl der Schichten und die Materialwahl hängen von der Komplexität und Leistungsanforderungen der Steuerplatine ab.

Komponentenbeschaffung:Quelle der erforderlichen elektronischen Komponenten für die PCBA-Montage, darunter Mikrocontroller oder Prozessoren, Sensoren, Speicherchips, Stromversorgungsmodule, Kommunikationsmodule, Anzeigeelemente,und andere relevante Komponenten. Arbeiten Sie mit vertrauenswürdigen Lieferanten zusammen, um qualitativ hochwertige Komponenten zu beschaffen, die den Vorgaben des Kontrollplatzes entsprechen.

Komponentenplatzierung:Stellen Sie die Komponenten auf der Leiterplatte auf der Grundlage des Leiterplattenlayout-Designs.Für die richtige Ausrichtung und Ausrichtung der Bauteile ist es wichtig, auf Details und Genauigkeit zu achten..

Schweißen:Nach der Platzierung der Komponenten wird die PCB-Montage durch das Lötverfahren geführt, um elektrische Verbindungen zwischen den Komponenten und der PCB herzustellen.mit einer Breite von mehr als 20 mm,Diese Prozesse sorgen für sichere und zuverlässige Verbindungen.
