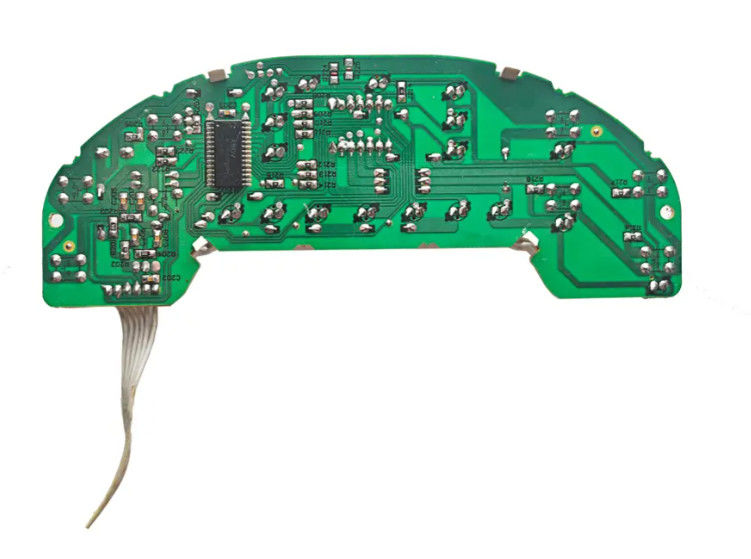

Einseitige Leiterplatte des Herstellers Verbesserte 94v0-Reiskocher-Leiterplatte mit FR4-Basis-OSP-Oberflächenveredelung

Einseitige PCB-Leiterplatte des Herstellers mit FR4-Basis-OSP-Oberflächenveredelung.

Ein einseitiges PCB eines Herstellers bezieht sich auf ein Leiterplattenwerk, das Schaltungen und Komponenten auf nur einer Seite des Platines hat.Das PCB wurde speziell für eine verbesserte 94V0-Reiskocherplatine entwickelt.Hier ist eine Beschreibung der wichtigsten Aspekte dieses PCB und seines Herstellungsprozesses, einschließlich der Verwendung eines FR4-Basismaterials und OSP-Oberflächenveredelung:

Einseitige PCB-Konstruktion:Der Hersteller erstellt ein Design für das einseitige PCB, das den spezifischen Anforderungen der verbesserten 94V0-Reiskocherplatine entspricht.Das Design umfaßt die Anordnung und Platzierung der Bauteile, Routing von Signalspuren, Stromverwaltung, Temperaturregelung, Benutzeroberflächenfunktionen und Sicherheitsmechanismen, die für den Betrieb des Reiskochers erforderlich sind.

Ausgangsmaterial für FR4:Das PCB ist aus FR4 gefertigt, einem weit verbreiteten flammschutzfähigen Epoxy-Laminat aus Glasfaser.und DimensionsstabilitätEs bietet eine stabile und zuverlässige Basis für die Montage von Komponenten und die Routing-Schaltung.

Kupferschicht und Ätzen:Eine dünne Kupferschicht wird auf das FR4-Basismaterial aufgetragen, um die leitfähigen Pfade für die Schaltkreise zu schaffen.Verlassen Sie die gewünschten Schaltungspuren nach dem Design.

Komponentenplatzierung:Komponenten wie Mikrocontroller, Kondensatoren, Widerstände, Sensoren, Steckverbinder und andere notwendige Teile sind auf der einzelnen Seite des PCB montiert.Die Platzierung der Bauteile erfolgt gemäß den Konstruktionsvorgaben, um eine ordnungsgemäße Funktionalität und eine effiziente Nutzung des verfügbaren Raums zu gewährleisten..

Lötmaske:Eine Lötmaske wird auf die Leiterplatte aufgetragen, um die Kupferspuren zu schützen und unerwünschte Lötbrücken während des Montageprozesses zu verhindern.aber es kann auch in anderen Farben erhältlich sein.

Oberflächenbearbeitung der OSP:OSP (Organic Solder ability Preservative) wird als Oberflächenveredelung für das einseitige PCB verwendet.OSP ist eine dünne Schutzschicht, die auf die Kupferspuren aufgetragen wird, um Oxidation zu verhindern und eine gute Lötfähigkeit zu gewährleistenEs sorgt für eine flache und gleichmäßige Oberfläche für das Löten von Bauteilen während der Montage.

Siebdruck und Legendendruck:Der Hersteller kann der Leiterplatte eine Seidenschirm-Schicht hinzufügen, die gedruckte Komponentenumrisse, Referenzbezeichner und andere Kennzeichen enthält, um die Platzierung und Identifizierung der Komponenten zu erleichtern.Für zusätzliche Informationen kann auch eine Beschreibung hinzugefügt werden., wie z. B. Komponentenwerte oder wichtige Warnungen.
